1.硬件原理
PWM，正式名称是Pulse Width Modulation，即脉宽调制，也叫脉宽调制。脉宽调制(PWM) 是一种使用调制方波的占空比对模拟信号电平进行数字编码的方法。使用电平开/关时间控制输出电压的大小
此时IO口输出电压=（导通时间/脉冲时间）最大电压值。

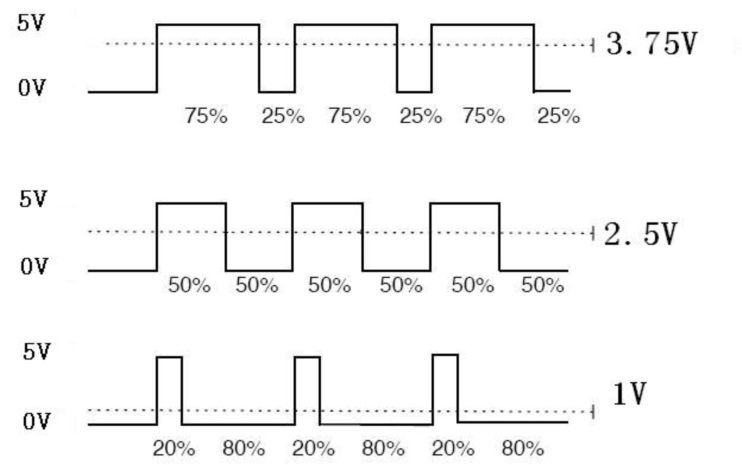

PWM编码电压

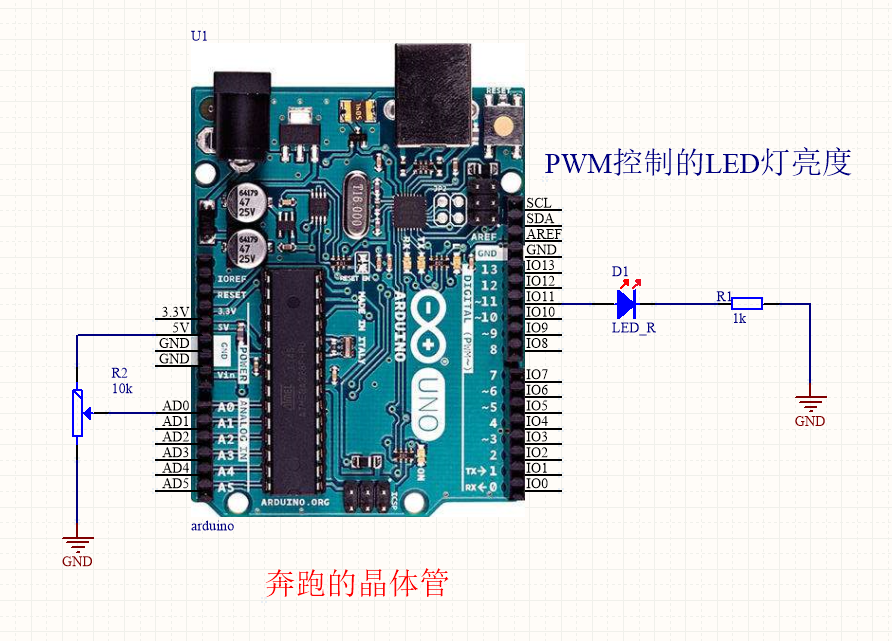

硬件方面，我们使用Audrino的AD转换功能，AD采集的原理在之前的文章中已经介绍过，不再重复。通过A0口采集变阻器的分压值，通过公式转换为PWM编码电压值，通过IO 11输出到LED，实现LED亮度调节。
2.程序解读
算法说明：
目的是用analogRead()函数读取模拟电压值，将其转换为数字值，存储在val变量中，并显示在串口监视器上。然后使用analogWrite()函数配置从连接到LED的IO端口输出的PWM编码电压，形成输入模拟电压和输入电压之间的关系。这样，只需旋转滑动变阻器即可相应地改变LED 的亮度。
解释一下代码：
详细解释请参见注释。

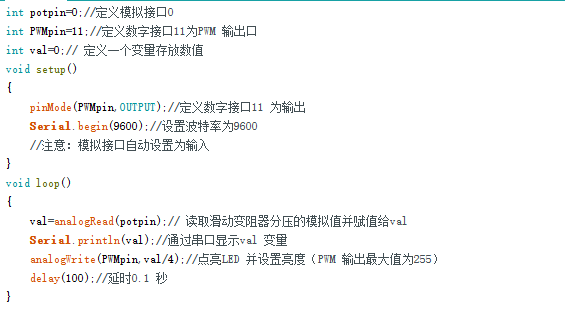

代码
3.实物效果
如果旋转滑块并打开串口监视器，您将看到上述值发生变化，并且随着值的增加，LED 亮度也会相应变化。当它变小时，LED 就会变暗。

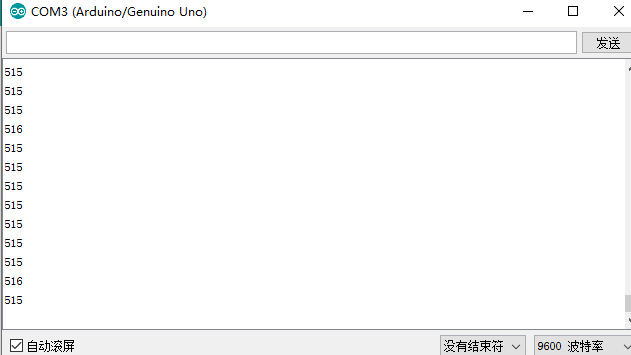

串口显示图：
串口采集值

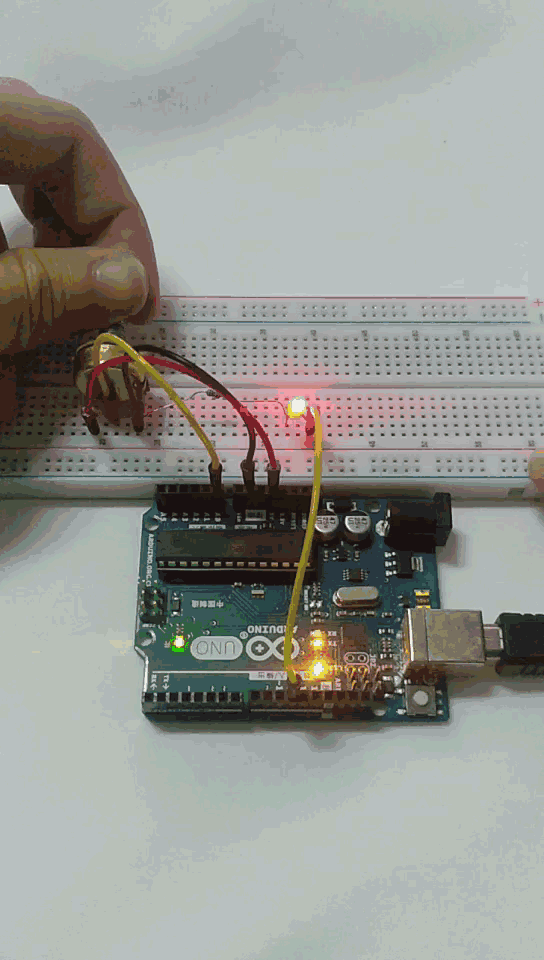

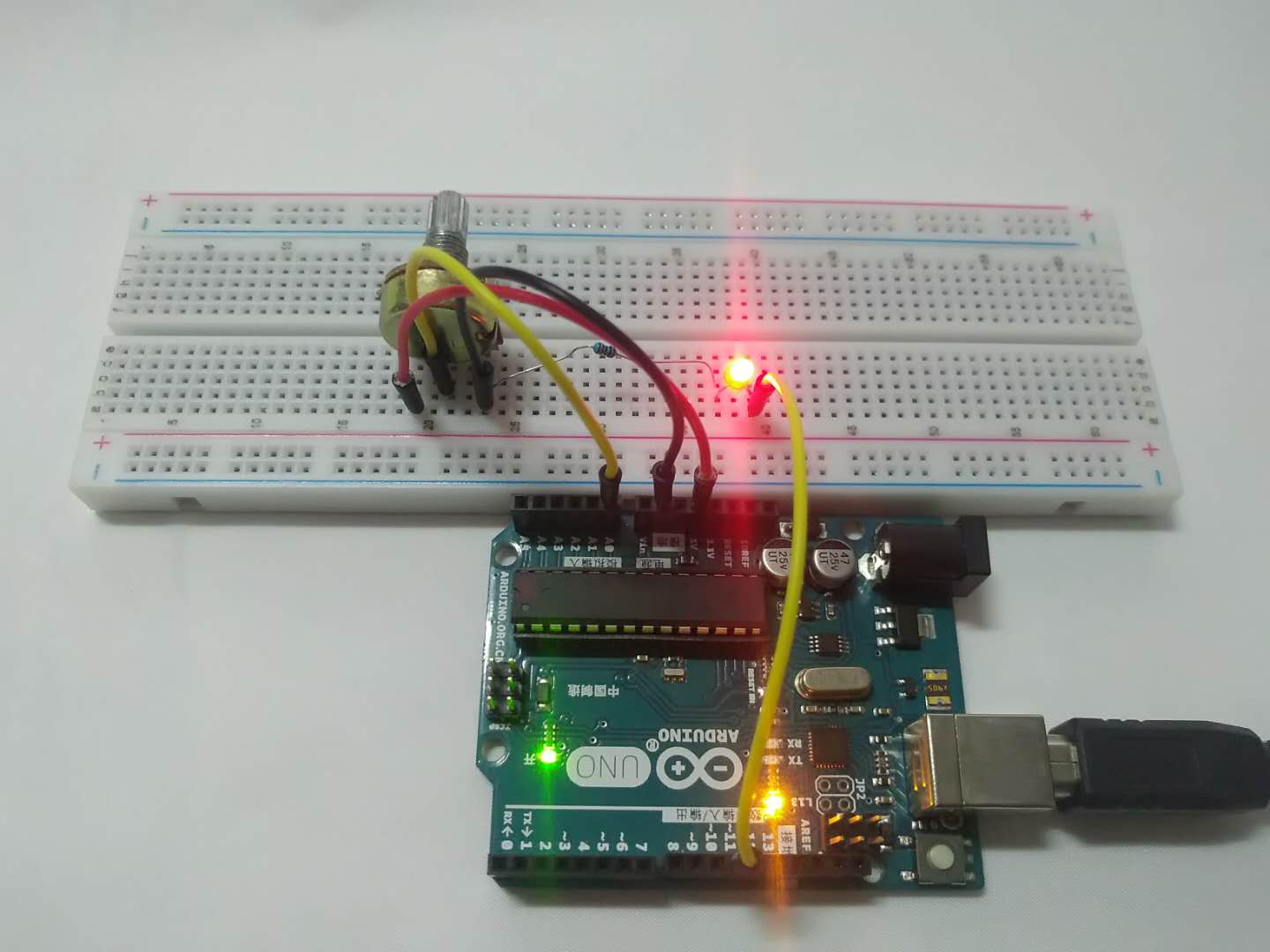

实物图：
物理连接图
我们来看看效果演示。
