MES服务器与成品打标机控制说明

guozi • 2024年5月31日下午2:30 • 行业资讯

1 实现的功能及应用的场合

MES即制造执行系统(manufacturing execution system，简称MES），即在加强MRP计划的执行功能，把MRP计划同车间作业现场控制，通过执行系统联系起来。

MES是一个生产管理智能化的一个系统，是用于生产时记录数据、产量等信息的智能管理系统。

该项目通过使用MES数据库将打标数据发送给打标机，然后控制打标机进行打标。

1 硬件配置

项目使用的西门子1500PLC如下图：

CPU1511-1 PN是西门子系列较新的CPU，只有博图V15才能组态使用。

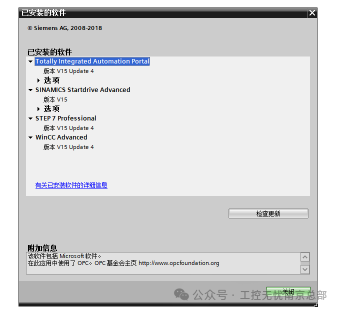

2 博图V15编程软件

该软件是用于设备控制系统编程组态的软件。

3 实现功能步骤

3.1 编程思路

首先通过服务器给的触发点来使服务器上线，上线后触发数据库发送给打标机，发送完成后服务器下线。打标机接收到数据后，通过开始打标的点来触发打标，最后完成后发送一个完成信号给PLC。

3.2 程序示例

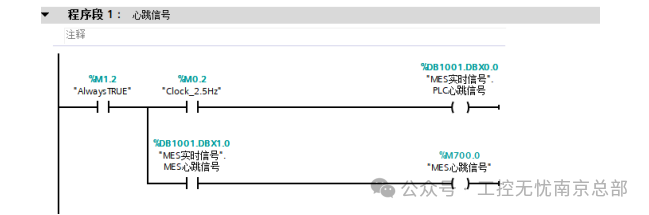

①心跳信号：显示通讯正常的程序。

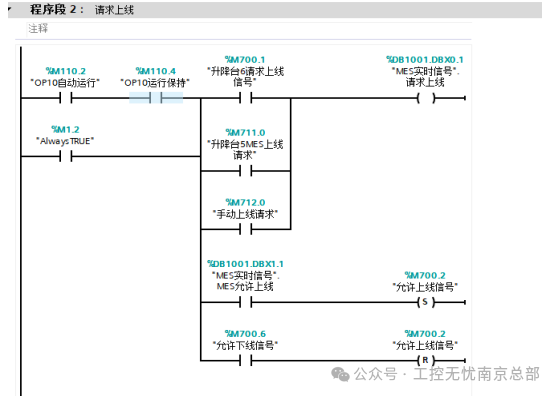

②请求上线：当有工件进入之后触发上线请求信号，服务器回馈一个允许上线信号。

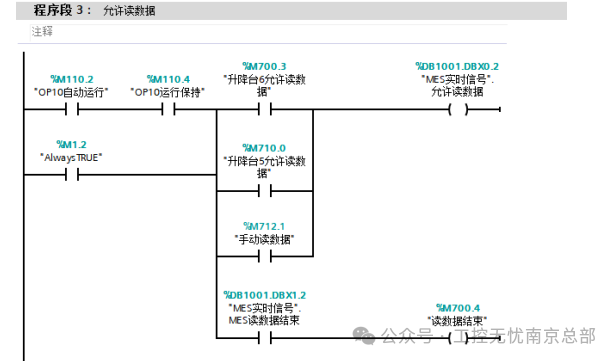

③允许读数据：上线允许后，发送允许读数据请求给服务器，服务器就在这个时候将打标数据发送给打标机，发送完成后给一个读数据结束的信号。

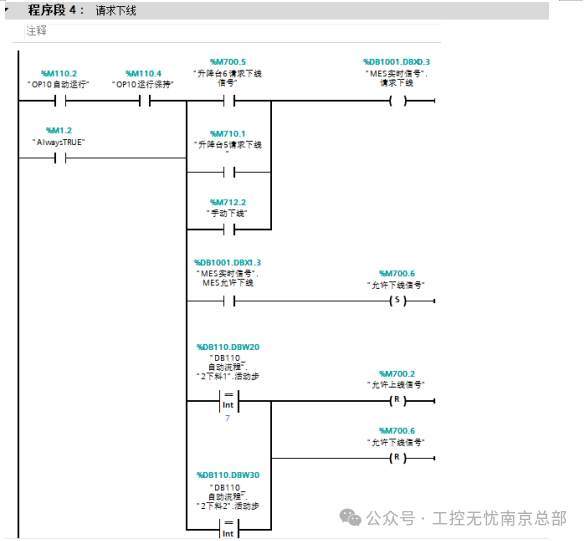

④请求下线：上述部分都完成后就可以请求下线，发送下线请求信号给服务器，服务器收到后发送允许下线信号给PLC。

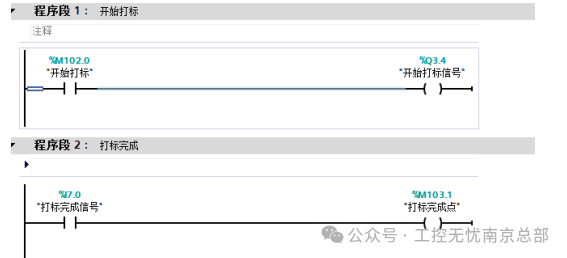

⑤打标程序：数据发送完成后就可以进行打标了，触发打标机的打标信号进行控制打标机允许，打标机打标完成后会发送达标完成信号给PLC，PLC接收到后就代表了一个流程的结束。

4 项目通用性总结
该段程序只适用于该项目的控制，毕竟每个服务器软件与打标的控制方式都不一样，具体的控制还需要与现场项目所用的来进行编辑。
